Osta alennus Factory High Purity Calcium Metal valmistettu Kiinassa. Harvest Enterprise on erittäin puhdasta kalsiummetallia valmistava ja toimittaja Kiinassa. Kalsiummetallin metallisen kalsiumin päätarkoitus on jalostaa metallisia kalsiumhiukkasia ja valmistaa sitten kalsiumrautalankaa tai puhdasta kalsiumlankaa, jota käytetään lopulta raudan jalostuksessa ja teräs. Sen tehtävänä on poistaa sulasta teräksestä rikki ja poistaa hapettumista sekä lisätä sulan teräksen juoksevuutta sekä edistää sulkeumien nopeaa nousua sulassa teräksessä, jota yleensä käytetään korkealaatuisen teräksen valmistukseen. Metallikalsiumia käytetään vedenpoistoaineena vedettömän alkoholin valmistuksessa ja käytetään rikinpoistoaineena öljyteollisuudessa, käytetään deoksidin tai rikinpoistoon metallurgisessa teollisuudessa. Kalsiumyhdisteillä on kuitenkin erittäin laajat sovellukset, erityisesti rakennusteollisuudessa.
Osta alennus korkean puhtauden kalsiummetallivapaa näyte valmistettu Kiinassa. Harvest Enterprise on erittäin puhdasta kalsiummetallia valmistava ja toimittaja Kiinassa.
Osa yksi: Kuinka tehdä
1. Marmorin (CaCO3), joka tunnetaan yleisesti nimellä kalsinoitu valkoinen, polttaminen poltetuksi kalkiksi (CaO);
2. Sekoita poltettu kalkki (CaO) nopeasti alumiinijauheeseen (AL) ja tee pallopuristinkoneella litteitä palloja, joiden pituus on noin 4 cm;
3. Aseta litteä pallo pelkistyssäiliöön, jonka lämpötila on korkea 1200 astetta, ja tyhjennä sitten pelkistyssäiliö;
4. Alumiinijauhe ja poltettu kalkki käytettiin syrjäytysreaktioon tyhjiössä ja korkean lämpötilan olosuhteissa alumiinioksidin ja metallin kalsiumhöyryn tuottamiseksi;

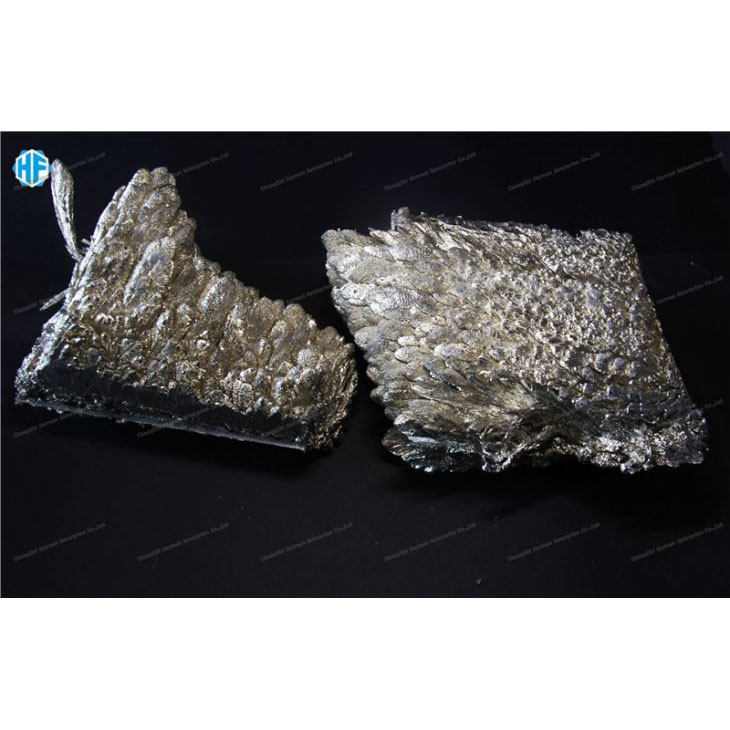

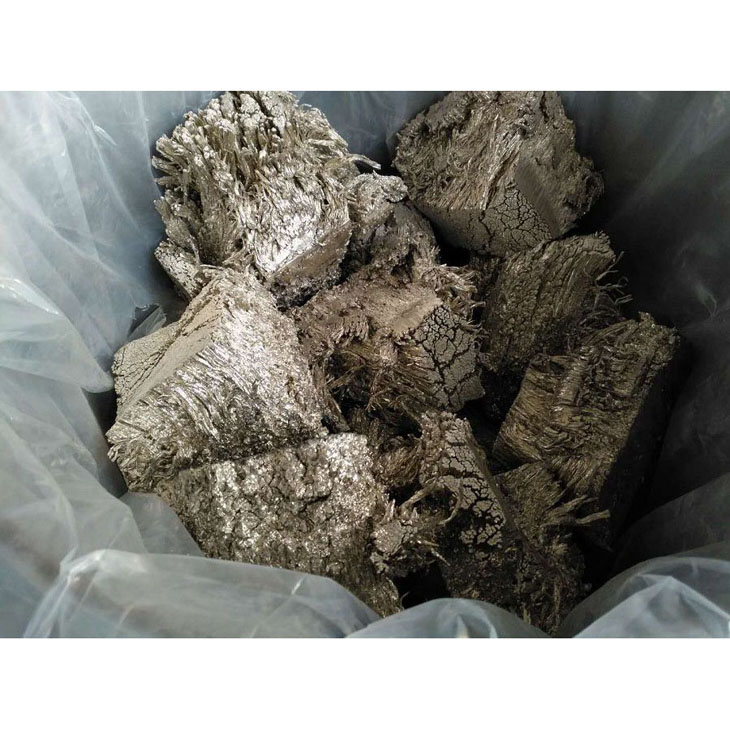

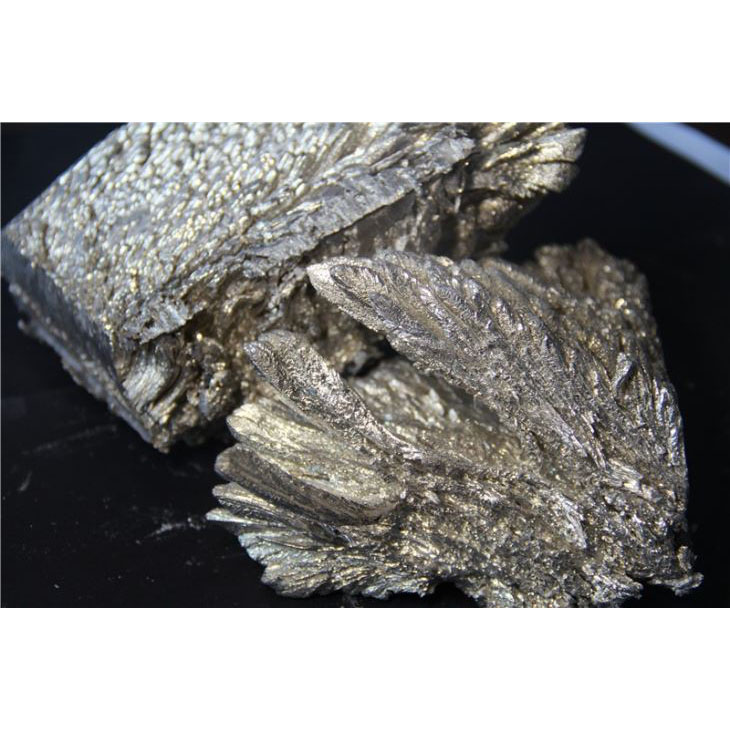

5. Metallinen kalsiumhöyry kondensoituu pelkistyssäiliön vesijäähdytteisessä osassa muodostaen metallisia kalsiumkiteitä;

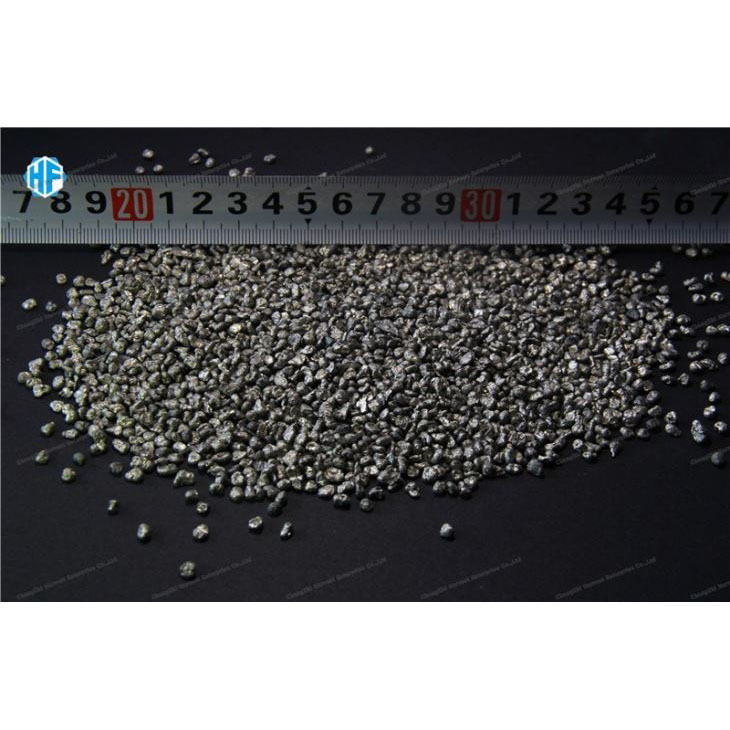

6. Jäähdytyksen jälkeen metallikalsiumkiteet voidaan jalostaa vaadittujen eritelmien mukaisiksi metallikalsiumtuotteiksi, kuten metallikalsiumhiukkasiksi ja metallikalsiumjauheiksi.
Osa kaksi: Kuinka saada
Yleensä korkean puhtauden kalsiummetallin saamiseksi on kolme tapaa. Pelkistysmenetelmä, elektrolyyttinen menetelmä ja kalsiumin jalostus

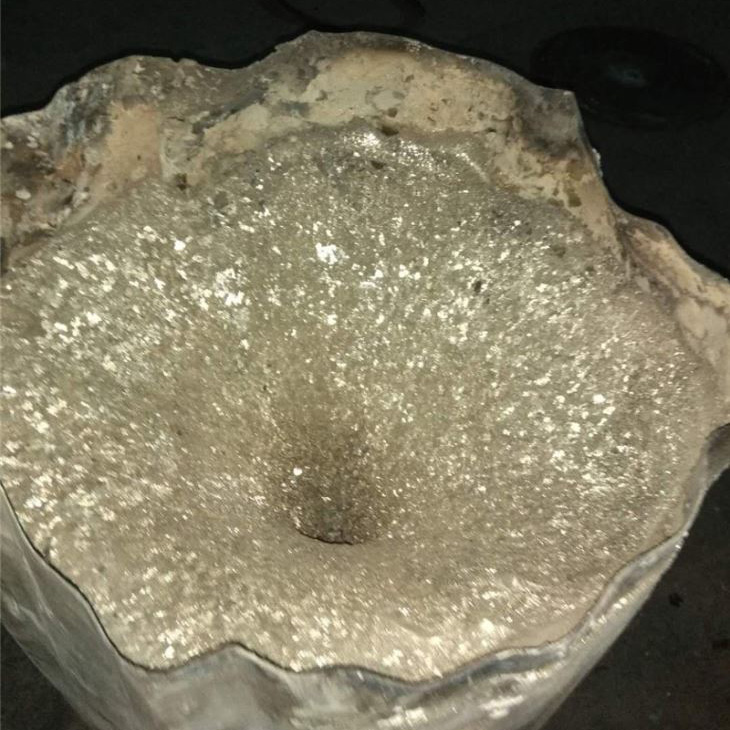

1. Pelkistysmenetelmä on tärkein menetelmä metallisen kalsiumin tuottamiseksi. Yleensä raaka-aineena käytetään kalkkikiveä, kalsinoitua kalsiumoksidiksi ja alumiinijauhetta pelkistimenä. Kalsinoitu murskattu kalsiumoksidi ja alumiinijauhe (pelkistävä aine) sekoitetaan tasaisesti tietyssä suhteessa, puristetaan lohkoksi ja saatetaan reagoimaan 0,01 tyhjiössä ja 1050-1200 ºC lämpötilassa, jolloin muodostuu kalsiumhöyryä ja kalsiumaluminaattia (alumiinioksidia). pelkistetty kalsiumhöyry kiteytyy 750-400 °C:ssa. Kiteytynyt kalsium sulatetaan argonin suojassa, jolloin saadaan tiheä kalsiumharkko. Pelkistysmenetelmällä tuotetun kalsiumin talteenottoaste on yleensä noin 60 %.
2. Aikaisempi kalsiumelektrolyysimenetelmä on kontaktimenetelmä. Tässä menetelmässä raaka-aineen kulutus on suuri, metallisen kalsiumin liukoisuus elektrolyyttiin korkea, virran hyötysuhde alhainen ja tuotteen laatu huono (noin 1 % klooria) jne. Näiden puutteiden korjaamiseksi myöhemmin kosketusmenetelmää on parannettu nestekatodimenetelmän elektrolyysiksi.
3. Kalsiumin jalostus: Erittäin puhdasta kalsiumia voidaan saada sen jälkeen, kun teollista kalsiumia on jalostettu edelleen suurtyhjiötislauksella. Yleensä tislauslämpötilaa valvotaan 780-820 ° C:ssa ja tyhjiöaste on 1 × 10-4. Tislauskäsittely on vähemmän tehokas kalsiumin kloridin puhdistamisessa. Typpiyhdisteitä voidaan lisätä tislauslämpötilan alapuolelle kaksoissuolojen muodostamiseksi. Lisäämällä nitridejä ja puhdistamalla tyhjötislauksella voidaan kalsiumin epäpuhtausalkuaineiden, kloorin, mangaanin, kuparin, raudan, piin, alumiinin, nikkelin jne. summa pienentää arvoon 1000-100 ppm, eli 99,9 % -99,99 % korkea puhtaus. kalsiummetalli.
Osa 3: Päätiedot
|
Ca Min % |
Epäpuhtaudet max % |
||||||
|
Al |
Cu |
Mg |
Fe |
Mn |
N |
Si |
|
|
99.0 |
0.02 |
0.0005 |
0.03 |
0.015 |
0.015 |
0.05 |
0.013 |
Tyyppi 2: Ca Min99,5 %
|
Ca Min % |
Epäpuhtaudet max % |
||||||
|
Al |
Cu |
Mg |
Fe |
Mn |
N |
Si |
|
|
99.5 |
0.01 |
0.0005 |
0.02 |
0.005 |
0.005 |
0.01 |
0.0003 |
Tyyppi 3: Ca Min 99,85 %
|
Ca Min % |
Epäpuhtaudet max % |
||||||
|
Al |
Cu |
Mg |
Fe |
Mn |
N |
Si |
|
|
99.85 |
0.001 |
0.0001 |
0.02 |
0.001 |
0.005 |
0.0001 |
0.0003 |
Tyyppi 4: Ca Min 99,95 %
|
Ca Min % |
Epäpuhtaudet max % |
||||||
|
Al |
Cu |
Mg |
Fe |
Mn |
N |
Si |
|
|
99.95 |
0.001 |
0.0001 |
0.01 |
0.001 |
0.005 |
0.0001 |
0.0001 |
Osa neljä: Lomake

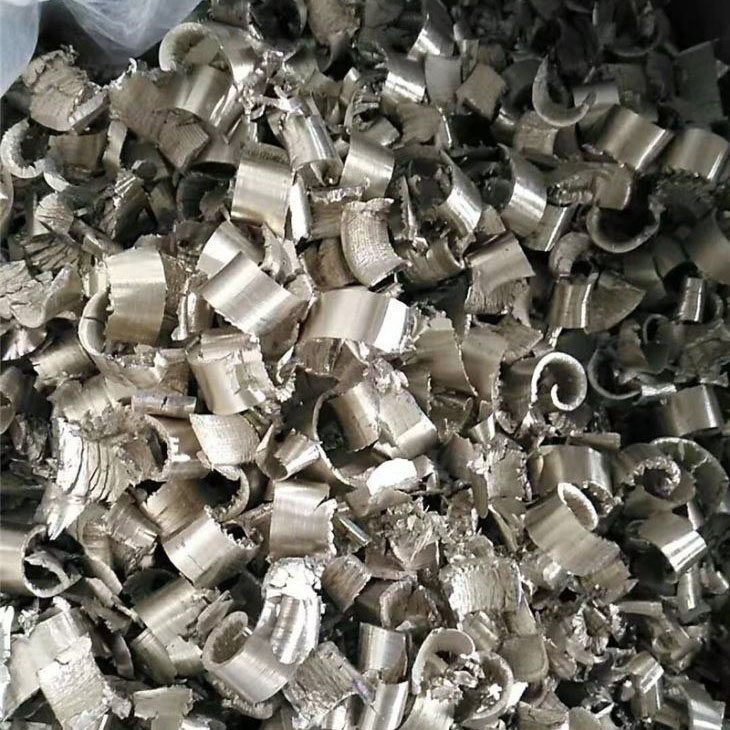

Kääntö: 80 kg/ uudet rummut, 6.4MT/80 rumpua/20âFCL; 12.8MT/160 rumpua/40âFCL
Pakkaukset: 125 kg/uudet rummut; 10MT//80 rumpua/20âFCL; 20MT/160 rumpua/40âFCL
Rakeet: 175 kg/uudet rummut; 14MT//80 rumpua/20âFCL; 28MT/160 rumpua/40âFCL
(Huomio: tynnyreissä on kaksi kerrosta muovikalvoa. Kaikki tynnyrit läpäisivät YK-testin, sisältävät argonvarausta)
